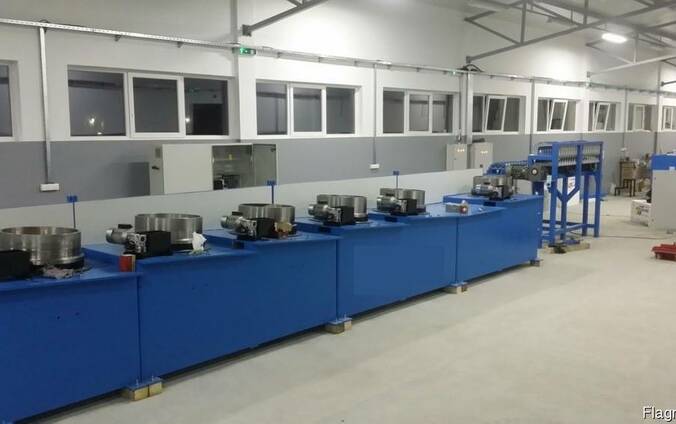

Berendezés betonacél húzásához

Betonacél húzógép.

1. Függőleges huzallecsévélő (függőleges kivezetés)
• Szerkezet: hegesztett acélszerkezet.
• Betonacél iránya: balról jobbra.
• Betonacél tekercs mérete: Max. tekercssúly 2000 kg
2. Mechanikus revetelenítés
3. Betonacél húzógép
• Alkalmas: alacsony széntartalmú acél betonacél húzására
• Betonacél iránya: balról jobbra (a vevői igényektől függően)
• Húzási tartomány: bemeneti átmérő 6,5 mm
kimeneti átmérő 2,2-3,0 mm
• Sebesség: Tervezési sebesség 10 m/sec
Gépsebesség 8 m/sec (max.)
Előtolási sebesség 1 m/sec
• Blokkok száma: 8 blokk
• Blokk átmérő: 600 mm

A blokkok kiváló minőségű öntöttvasból készülnek. Az első egység automatikus vezérléssel rendelkezik.
Minden szinkronizáló egység kézi érzékelővel.
Matricatartó: 200x160x300
Kézi érzékelő: analóg érzékelők
Hosszmérő szakasz: Jeladó tengely a gép hosszának és sebességének mérésére.

Hűtés: Szerszámok: víz
Blokkok: víz
Víz: Fogyasztás: kb. 15 m^3/h
Nyomás: 2-3 bar
Hőmérséklet: 20-30 °C
Vízbemenet: bal oldal
Vízkimenet: jobb oldal

Motorhajtás: Védett AC motorok.
Vezérlőrendszer: Siemens PLC

Adatbevitel: kiváló minőségű érintőpanel.

Elosztószekrény: acéllemez szerkezet magas szintű védelemmel. Az elosztószekrény léghűtéses rendszerrel van kialakítva. Tápellátás: Üzemi: 3 x 380 V AC, 50 Hz
Vezérlés: 24 V DC
Gép teljesítménye: Blokkmotorok: 22 kW
Szerszámtartó motorok: 0,75 kW
Összteljesítmény: 200 kW

Specifikációk:
Összteljesítmény, kW: 150-200
Blokkteljesítmény, kW: 22
Betonacél bemeneti átmérője, mm: 6,5
Betonacél kimeneti átmérője, mm: 2,2-3
Betonacél húzási sebessége, m/s: 8 m/s
Szerszám és dob hűtése: Víz
Állatok száma: 6-8 mozgó kazetta
Gép méretei: 1500 x 11000 mm
Súly: 13000 kg

Üzemmódok:
1. Automatikus
2. Manuális

Betonacél feltekercselő mechanizmus hossza: 1600x1200
Betonacél feltekercselő mechanizmus teljesítménye: 15 kW
Szükséges működési hely: 3000x25000 mm
Vezérlés: Siemens PLC
Siemens kijelző
Frekvenciaszabályozó: Control Techniques
Motorok: Strojna
Érzékelő: Turck
